|
Описание |
Прайс
Пеноплекс
Утеплитель пеноплекс является представителем нового поколения
теплоизоляционных материалов.
Пеноплекс прекрасно справляется с задачей сохранения тепла.
Высокая прочность и минимальное водопоглощение делают пеноплекс незаменимым
материалом в строительстве.
Теплоизоляционные плиты «ПЕНОПЛЕКС», предназначены для утепления фундаментов, полов, кровель, стен и трубопроводов, состоящие из мелких полностью закрытых ячеек, размеры которых составляют от 0,1 до 0,2 мм.
Пеноплэкс – изоляционные свойства: Экструзионные плиты «Пеноплэкс» обладают рядом свойств, которые являются важным фактором при выборе их среди своих конкурентов.
Из-за своей низкой теплопроводности «Пеноплэкс» является отличным материалом обеспечивающим внушительную теплоизоляцию в помещениях и конструкциях. «Пеноплэкс» практически не поглощает воду, что является важным фактором теплоизоляционных материалов. Также, плиты «Пеноплэкс» обладают низкой паропроницаемостью, повышенной устойчивостью к сжатию и биологическому разложению. Это говорит о том, что «Пеноплэкс» долговечен и обладает отличными изоляционными свойствами.
Наименование |
Метод испытания |
Размерность |
Величина показателей для плит "ПЕНОПЛЭКС" марок |
35 |
45 |
Плотность |
ГОСТ 17177-94 |
кг/М 3 |
от 29, 5 до 38,5 |
от 38,6 до 50 |
Прочность на сжатие при 10% линейной деформации |
ГОСТ 17177-94 |
МПа |
0,25 |
0,5 |
Предел прочности при статическом изгибе |
ГОСТ 17177-94 |
МПа |
0,4-0,9* |
0.4-0,7' |
Водопоглощение за 24 часа, не более |
ГОСТ 17177-94 |
% по обьему |
0,1 |
0,2 |
Водопоглощение за 30 суток, не более |
% по обьему |
0,4 |
0,4 |
Категория стойкости к огню |
|
|
Г1; В2; ДЗ; РП1 |
Г4; ВЗ; ДЗ |
Коэффициент теплопроводности при {25±5) °С |
ГОСТ 7076-99 |
Вт/(м°С) |
0,028 |
0.03 |
Модуль упругости |
СОЮЗДОРНИИ |
МПа |
- |
18 |
Расчетный коэффициент теплопроводности при условиях эксплуатации «А» (влажность по массе 2%) |
|
Вт/(м°С) |
0.029 |
0,031 |
Расчетный коэффициент теплопроводности при условиях эксплуатации «Б» (влажность по массе 3%) |
СП 23-101-2000 |
Вт/(м°С) |
0,03 |
0,032 |
Теплоусвоение при условиях «А» (при периоде 24 часа) |
|
Вт/(м 2 °С) |
0,36 |
0,4 |
Теплоусвоение при условиях «Б» (при периоде 24 часа) |
|
Вт/(м 2 °С) |
0,037 |
0,042 |
Коэффициент паропроницаемости |
ГОСТ 25898-83 |
мг/(мчПа) |
0,018 |
0,015 |
Стандартные размеры |
ширина |
|
|
600 |
длина |
|
мм |
1200 |
2400; 4000; 4500 |
толщина |
|
|
23; 30; 40; 50; 60; 80; 100 |
40; 50; 60; 80; 100; 120 |
Рабочий диапазон температур |
ТУ |
°С |
-50... +75 |
* в зависимости от толщины плиты
Указания:
•Плиты «Пеноплэкс» следует использовать в пределах рекомендуемого диапазона рабочих температур. При длительном превышении этого диапазона плиты могут необратимо изменить свои размеры и потерять свои механические и теплоизоляционные свойства.
•Плиты «Пеноплэкс» обладают достаточно высокой химической стойкостью по отношению к большинству используемых в строительстве материалов и веществ, битумным смесям, не содержащим растворителей средствам на водной основе для защиты древесины, извести, цементу и т. д.
•Некоторые органические вещества (включая содержащие растворители средства на водной основе для защиты древесины, каменноугольную смолу и ее производные, разбавители красок, а также широко употребляемые растворители - ацетон, этилацетат, нефтяной толуол и т. д.) могут привести к размягчению или усадке экструзионных пенополистиролов.
•Плиты «Пеноплэкс» можно хранить на открытом воздухе в оригинальной упаковке, но их необходимо предохранять от воздействия интенсивного солнечного света для предотвращения выгорания верхнего слоя.
•Экструзионный пенополистирол «Пеноплэкс» не подвержен биологическому разложению в условиях окружающей среды и не представляет никакой опасности для экологии и здоровья людей, о чем свидетельствует наличие всех необходимых заключений и сертификатов.
Теплекс (TEPLEX)
* Прочность на сжатие,
КПа (200, 250 и 500 КПа соответственно)
Низкая химическая
стойкость к следующим веществам:
·
Ароматические углеводороды
(бензол, толуол, ксилол)
·
Альдегиды (формальдегид, формалин)
·
Кетоны (ацетон, метилэтилкетом)
·
Простые и сложные эфиры (диэтиловый
эфир, растворители на основе этилацетата, метилацетата)
·
Бензин, керосин, дизельное топливо
·
Каменноугольная смола
·
Полиэфирные смолы (отвердители
эпоксидных смол)
·
Масляные краски
Высокая
химическая стойкость к следующим веществам:
·
Кислоты (органические и
неорганические)
·
Растворы солей
·
Едкие щелочи
·
Хлорная известь
·
Спирт и спиртовые красители
·
Вода и краски на водной основе
·
Аммиак, углекислый газ, кислород,
ацетилен, пропан, бутан
·
Фторированные углеводороды
(фреоны)
·
Цементы (строительные растворы и
бетоны).
·
Животное и растительное масло,
парафин
Условия хранения:
·
хранить на открытом воздухе
·
материал следует предохранять от
длительного воздействия солнечного света, однако, находясь в упаковке, он
полностью защищен от воздействия ультрафиолетовых лучей
Условия
эксплуатации:
температурный режим от -50С до
+75С
Ассортимент
выпускаемой продукции:
Марка: TEPLEX 35 - 250, TEPLEX ЭКОНОМ, TEPLEX 45 - 500
Толщины: от 5 до 120 мм
Размер плиты: ширина 600 мм, длина 1200 мм (плиты с
обработанной кромкой)
ширина 640 мм, длина 1240 мм (плиты с прямой кромкой)
Есть возможность выпуска плит большей длины (до 12м)

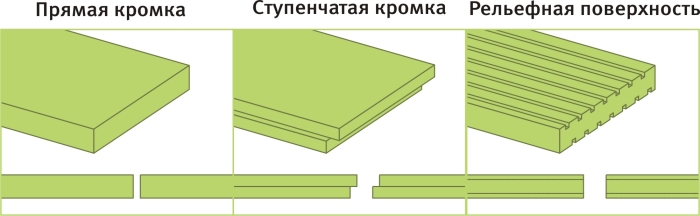

Тип кромки: прямая, ступенчатая
Поверхность плит: гладкая, рельефная, "штукатурная"
|
Наименование показателя |
Марка |
Метод испытания |
|
TEPLEX 35-250* |
TEPLEX
ЭКОНОМ |
TEPLEX 45-500* |
|
|
1. Плотность, кг/м3 |
28,0
- 38,0 |
28,0
- 38,0 |
34,0
- 45,0 |
ГОСТ 17177-94 |
|
2. Прочность на сжатие при 10% линейной деформации, МПа, не менее |
0,25 |
0,25 |
0,50 |
ГОСТ 17177-94 |
|
3. Предел прочности при статическом изгибе, МПа |
0,4 - 1,0 |
0,4 - 1,0 |
0,4 - 0,7 |
ГОСТ 17177-94 |
|
4. Водопоглощение, % по объему, не более: |
|
|
|
ГОСТ 17177-94 |
|
а) за 24 часа |
0,2 |
0,2 |
0,2 |
|
|
б) за 30 суток |
0,4 |
0,4 |
0,4 |
|
|
5. Коэффициент теплопроводности в сухом состоянии при температуре
(25+5)°С,
Вт/(м·К), не более |
0,028 |
0,028 |
0,030 |
ГОСТ 7076-99 |
|
6. Паропроницаемость, мг/(м.ч.Па) |
0,018 |
0,018 |
0,015 |
ГОСТ 25898-83 |
|
7. Капиллярность |
0 |
0 |
0 |
|
|
8. Коэффициент линейного теплового расширения, м/мК |
80*10-6 |
|
|
9. Модуль упругости, МПа |
12 |
12 |
12 |
|
|
10. Категория стойкости к огню, группа |
|
Г 4 |
Г 4 |
СНиП 21-01-97 |
"Хитфом"
| Технические характеристики |
| |
ХИТФОМ -35 |
ХИТФОМ-45 |
| |
|
|
| Плотность кг/ м3 |
От 33,0 до 38,0 |
От 38,1 до 45 |
| Прочность на сжатие Мпа |
0,25 |
0,5 |
| Предел прочности при статическом изгибе МПа |
0,4-0,7* |
0,4-0,7* |
| Водопоглощение за 24 часа, не более в % к объему |
0,1 |
0,2 |
| Водопоглощение за 30 суток, не более в % к объему |
0,4 |
0,4 |
| Категория стойкости к огню группа |
Г3; В2; Д3; РП1 |
Г4; В3; Д3; РП4 |
| Коэффициент теплопроводности при (25±5) °С Вт/(м.°С) |
0,028 |
0,030 |
| Коэффициент паропроницаемости мг/(м.ч.Па) |
0,018 |
0,015 |
| Ширина мм |
600-1200 |
600 |
| Длина мм |
1200-3000 |
1200-3000 |
| Толщина мм |
20-80 |
30-80 |
| Температурный диапазон эксплуатации °С |
-50 ... +75 |
-50 ... +75 |
| |
|
|
| * - в зависимости от толщины плит |
|
|
|
